市政工程設計質量直接關系城市出行安全與居民生活品質，然而傳統二維設計模式受困于信息割裂與協同低效、管線碰撞與數據偏差頻發等問題，制約工程品質提升。BIM技術可通過三維可視化、全流程協同與智能模擬等，為復雜市政工程注入精準性與預見性。

中國市政工程華北設計研究總院有限公司江蘇公司（下稱市政華北院江蘇公司）將新城大街項目作為數字化轉型實踐載體，在方案設計階段深度應用國產BIM技術，在提高設計品質、提升總體設計效率等方面取得了顯著成果，對同類型項目具有一定的參考借鑒意義。

挑戰重重 國產BIM助破局

新城大街項目位于南京市雨花臺區，是寧馬高速至板橋新城的最重要的高速連接線，全長約1.1km。該項目道路兩側城市功能眾多，居住用地密集，開發強度大，在設計過程中面臨諸多挑戰。

1.本次項目為下穿寧蕪鐵路、寧蕪公路節點，需在滿足道路功能前提下，解決機動車、非機動車及行人的交通轉換需求。

2.項目涉及專業眾多，包括管線、道路、隧道、橋梁、交安等專業，工作界面交織較多，專業間協同困難。

3.項目周邊緊鄰廠房等用地，與現狀道路相交需最大程度減少對周邊環境的影響，提前做好三維空間規劃。

面對重重難點，市政華北院江蘇公司采用廣聯達基于國產自主圖形平臺打造的數維基建設計產品集，在這一復雜市政工程項目中實現BIM正向設計，有力驗證了國產BIM技術的成熟度。

深度應用 實現多專業精細化設計

1、參數化設計，全面提升建模精度

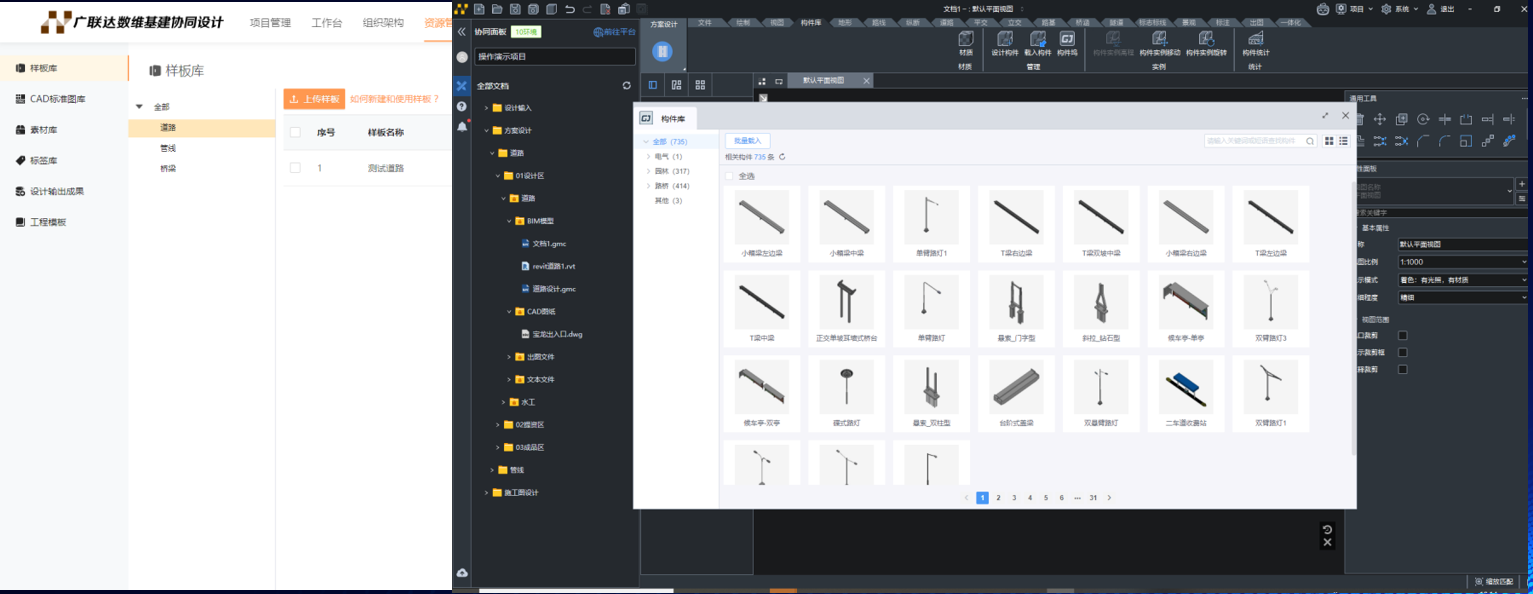

廣聯達數維道路、數維管線內置多種構件模型，涵蓋多個專業，并且支持各種復雜構件的二次編輯和創建，滿足個性化需求。本項目標準化構件庫共有2000+個構件，包含橋梁、交安、道路、管線等各專業的構件模版，幾乎涵蓋了所有的常見構件?；诟黝悩?gòu)件進行“搭積木”式的設計，一方面有效提升了項目的設計便捷度與整體效率，另一方面建模精度也通過標準化的設計模式得到有效保障。

工程按分部分項劃分，基于同一規則進行分解，實現分部分項與BIM模型的映射關聯。項目構件模型上傳至廣聯達數維協同平臺，可進行統一調配、版本管理，并沉淀為企業標準資源，用于后續項目的復用，進一步提升了企業的數字化水平。

2、三維可視化設計，全面提升建模效率

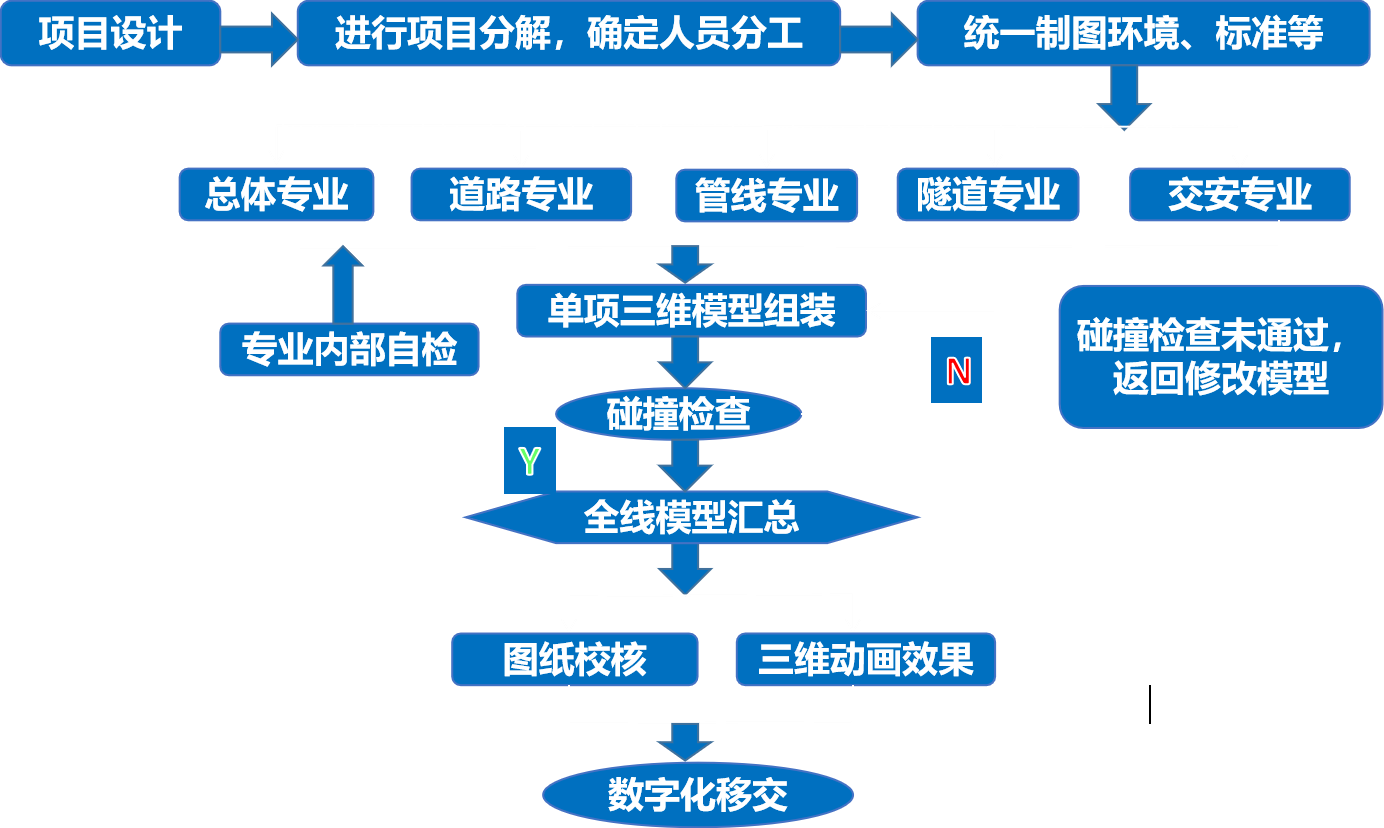

本項目處于前期方案設計階段，需運用BIM技術實現密集匯報。利用協同平臺實現管線、道路、橋梁、交安等多專業的協同設計，最終成果上傳借助平臺進行合模及三維展示，通過三維模型直觀呈現橋梁、道路、隧道等復雜結構，在過程中可直觀發現設計問題，高效優化方案，減少設計返工率。

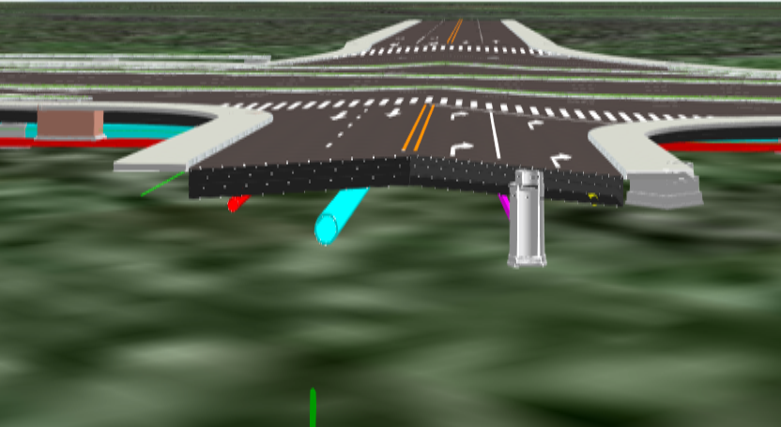

三維立面剖切

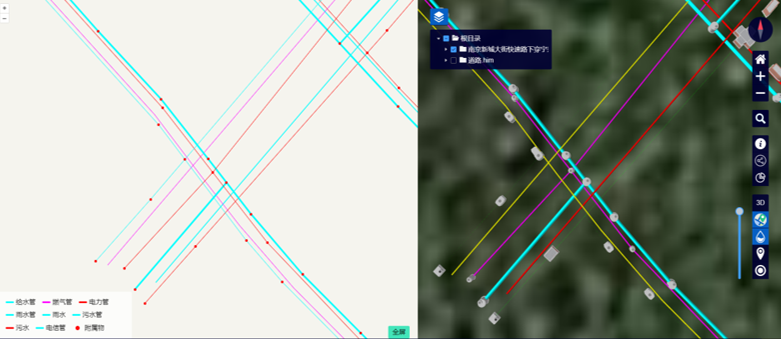

二三維視角聯動

3、多專業協同，提升設計質量

管線、橋梁、道路、交安等專業在協同環境下實現各個專業的合模展示，并且可實現各個專業間的碰撞檢查，減少因設計錯誤導致的返工。軟件依據設計規范，基于三維模型空間運算對路橋管專業全專業進行綜合碰撞檢查，并實現管線專業水平凈距、垂直凈距合規性檢查，審查準確性達到95%以上。

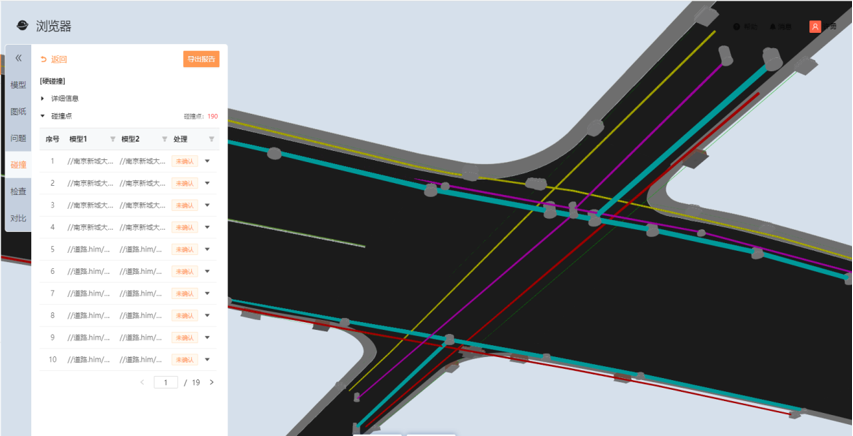

全專業綜合硬碰撞檢查

4、高質量渲染，實現高質量匯報

項目建模完成后，通過數維道路、數維管線軟件內置的FalconV渲染器，借助其內置的綠植、建筑、附屬設置、材質等多種模型，將BIM模型一鍵推送到渲染器，快速進行布景設計，實現效果圖制作和漫游視頻的輸出，滿足一站式的匯報需求，降低業主方對設計方案的理解門檻，匯報溝通效率得到有效提升。

項目鳥瞰圖隧道車視圖

成果顯著 企業數字化轉型加速

新城大街項目依托廣聯達數維基建設計產品集打通了市政工程正向設計流程，實現了從傳統設計模式向以BIM為核心的三維數字化設計的轉變。

1.助力項目設計提質增效

● 借助BIM動態車流功能直觀查看交通轉換通暢度，解決了寧蕪公路與寧馬高速的交通便捷轉換問題、新林大道與寧蕪公路的交通轉換問題。

● 借助BIM疊加三維地形功能精確梳理道路與地塊的豎向關系，解決了沿線地塊交通出入口設置問題。

● 借助BIM智能校審功能實時核查線型是否符合規范，保證了匝道順接新城大街輔道后的主線交通順暢與安全。

2.助力企業數字化轉型加速

● 廣聯達數維基建設計產品集二三維聯動的設計特點助力設計師高效建模，避免“翻?！钡墓ぷ髁浚椖吭O(shè)計效率得到有效提升。

● 項目設計過程中，不同專業間可一鍵提資、一鍵校審且過程留痕，極大方便了項目管理工作。

● 項目構件、模型等沉淀為企業的數字化資產，用于項目數字化歸檔和不同項目間的復用，為企業加速數字化轉型提供了技術鋪墊。

截至目前，市政華北院江蘇公司已采用廣聯達數維設計產品先后完成南京中山北路、廣西梗大街二期、九已路、新城大街等多個項目。國產BIM技術的成功應用，展示了其在優化項目管理流程、提升項目整體品質等方面的巨大潛力。

未來，隨著國產BIM技術的不斷發展完善，其在市政工程設計、施工、運維等生命周期中的應用將更加廣泛和深入。中國市政華北院江蘇公司將繼續推動BIM技術在市政設計領域的應用，為建設優質市政基礎設施項目貢獻更多力量。
